MIDI KEYBOARD KIT

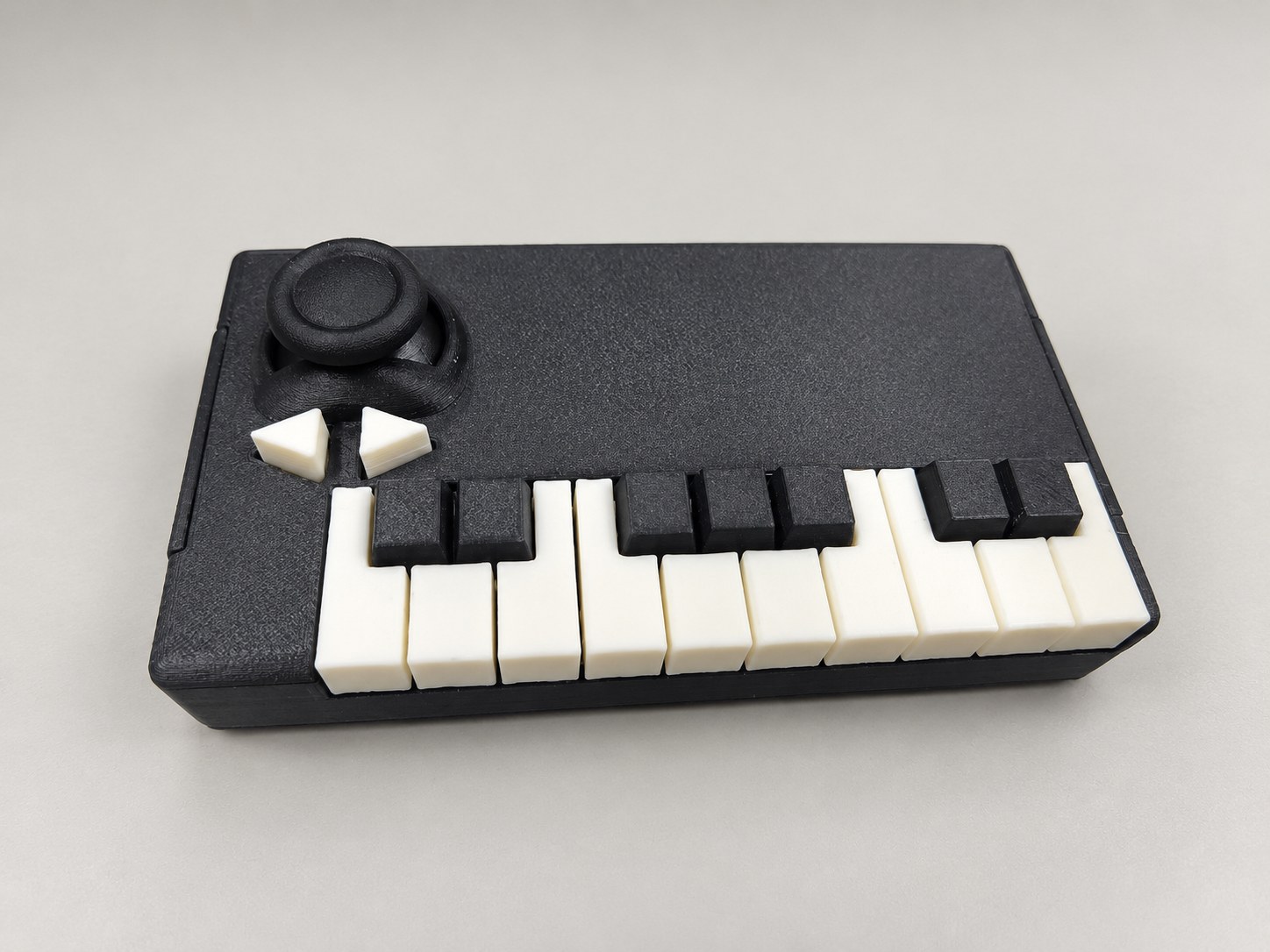

Tiny MIDI Controller
小さな鍵盤で、
大きな音源を操る。
- TYPE
- MIDIキーボードキット
- ROLE
- キー入力回路・操作系
- TECH
- RP2040-Zero / USB MIDI / スイッチマトリクス
OVERVIEW
何を作った？
17鍵の小型USB MIDIキーボード。RP2040-Zeroとタクトスイッチで、持ち運べるコントローラーを作りました。
WHY
作った理由
ジョイスティックの左右でピッチベンド、上でモジュレーション、押し込みでサステイン。オクターブ移動用のボタンも備えています。
STRUCTURE
仕組みと工夫
鍵盤はベロシティなしの17鍵。スイッチマトリクスと1N4148ダイオードで入力を読み取り、USB Type-C経由でMIDIを送ります。Tiny MIDI Synthへと発展した、先行するコントローラー作品です。
SPECS
主な構成
- 制御
- RP2040-Zero
- 鍵盤
- 17鍵・ベロシティなし
- 接続
- USB MIDI / Type-C
LINKS
コード・製作情報
DEMO
